Por que escoller unha draga de succión de corte?

2026-02-25 0 Déixame unha mensaxe

A guía definitiva para a draga de succión de corte (CSD) | Qingzhou Jinqi

Esta guía completa explora todas as facetas doDraga de ventosa cortadora(CSD)— dende o seu principio de funcionamento e superioridade mecánica ata a idoneidade do proxecto. Se es xestor de proxectos, enxeñeiro ambiental ou investidor, entenderá por que CSD domina o mundo do dragado. Destacamos vantaxes, limitacións e aplicacións do mundo real, enriquecidas con información técnica deQingzhou Jinqi Mining Machinery Co., Ltd., fabricante líder en equipos de dragado pesado.

📋 Índice

1. Que é exactamente unha draga de succión de corte?
2. Como funciona unha draga de succión de cortador baixo a auga?
3. Cales son as principais vantaxes da draga de ventosa de corte?
4. Cales son as desvantaxes ou límites ao usar un CSD?
5. Que proxectos demandan unha draga de ventosa cortadora?
6. Como elixir a draga de succión de cortador adecuada para o teu sitio?
7. Preguntas frecuentes sobre a draga de ventosa de corte

🔍 1. Que é exactamente unha draga de ventosa de corte?

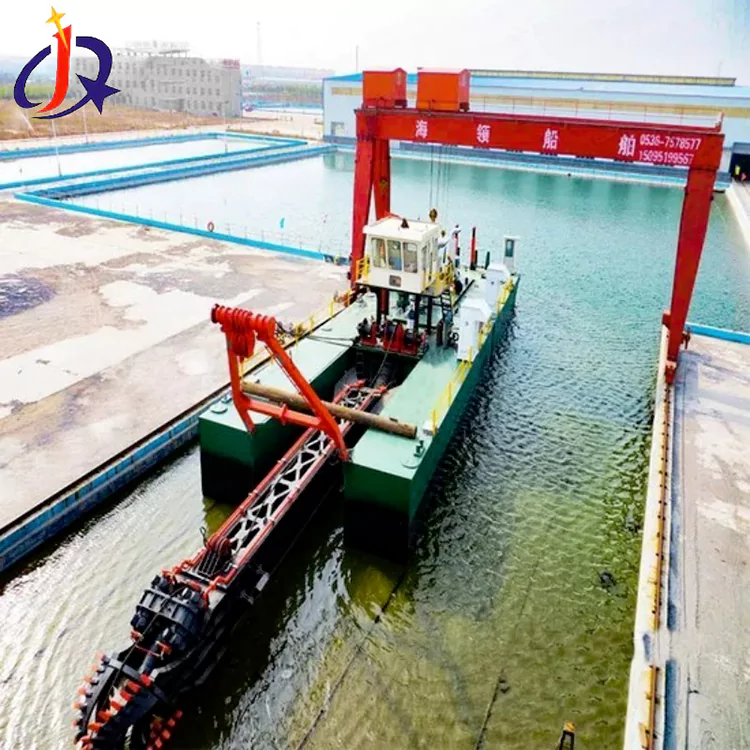

A Draga de ventosa cortadora(CSD) é un poderoso buque de dragado estacionario que utiliza un cabezal de corte rotativo para soltar o solo compactado, as rochas ou os sedimentos, mentres que unha bomba sumerxible integrada absorbe simultaneamente o lodo a través do tubo de succión e o descarga a través dunha canalización a unha zona de eliminación designada. A diferenza das dragas de succión simples, oDraga de ventosa cortadoradestaca en materiais duros: arxila, grava, area, rochas erosionadas.Qingzhou Jinqi Mining Machinery Co., Ltd.perfeccionou o deseño de CSD para acadar a máxima eficiencia cun tempo de inactividade mínimo.

Estas dragas normalmente non son autopropulsadas; pivotan nun poste de áncora (polo de áncora) e balancean dun lado a outro usando cabrestantes laterais, cortando capas como unha escavadora mecánica baixo a auga. A construción robusta e a cortadora de alto par fan que CSD sexa o cabalo de batalla dos proxectos de recuperación de terras, mantemento portuario e proxectos mineiros.

⚙️ 2. Como funciona unha draga de succión de corte debaixo da auga?

O ciclo operativo pódese dividir en pasos coordinados. ADraga de ventosa cortadoracolócase usando dúas espigas (unha de traballo, unha auxiliar). O cabezal de corte xira e escava no material, mentres que os chorros de auga ás veces axudan a fluidificar o chan. A mestura (sólidos + auga) entra pola boca de aspiración e é bombeada a través dunha canalización que pode prolongarse varios quilómetros. A draga oscila nun arco enganchando cables ancorados á costa ou ás pilas. O sistema de spud permite o movemento cara adiante despois de cada corte.Qingzhou Jinqi Mining Machinery Co., Ltd.produce CSD con automatización avanzada para controlar a velocidade de giro, as rpm do cortador e a concentración da bomba, maximizando a produción mesmo en terreos heteroxéneos.

✅ 3. Cales son as principais vantaxes da draga con ventosa de corte?

🌟 Principais vantaxes

Alta produción en material duro:Cutter pode desagregar arxila compactada, coral e rocha branda.
Funcionamento continuo:Dragas 24/7 con paradas mínimas.
Corte de precisión:Ideal para áreas confinadas preto de portos ou estruturas.
Descarga a longa distancia:O transporte por gasodutos elimina as barcazas.
Baixa turbidez:O corte mecánico reduce a suspensión en comparación coa succión simple.
Personalizable de pequeno a mega-tamaño:Qingzhou Jinqi ofrece CSD de 8 polgadas a 36 polgadas.

⚠️ Desvantaxes notables

Modo estacionario:Require traslado mediante remolcador ou cabrestante propio; menos móbil que a tolva de arrastre.
Risco de obstrución da canalización:Os restos poden bloquear a succión.
Limitación de profundidade:Xeralmente eficiente ata 25-30 m; máis aló diso, necesítase asistencia da bomba mergullada.
Investimento inicial elevado:A cortadora e a bomba de alta resistencia aumentan o CAPEX.
Sensibilidade de calado superficial:Pode necesitar un dragado preparatorio para o acceso.

📊 Draga de succión con cortador: instantánea de capacidades (modelos Qingzhou Jinqi)
Máx. Profundidade de dragado	6 – 30 m (debuxo personalizado)
Potencia de corte	30 kW – 1200 kW
Distancia de descarga	Ata 4000 m (con bomba de refuerzo)
Saída típica	200 – 4500 m³/h (depende do solo)
Aplicación preferente	Ríos, lagos, portos, recuperación de terras

🧐 4. Cales son as desvantaxes ou límites ao usar un CSD?

A pesar da súa versatilidade, oDraga de ventosa cortadoranon é unha solución universal. A súa dependencia dun sistema de canalizacións fai que sexa menos apto para augas abertas con longas distancias de transporte a menos que se engadan impulsores. Ademais, o cabezal de corte se desgasta rapidamente en materiais abrasivos, polo que require un mantemento frecuente, un factor minimizado porQingzhou Jinqi Mining Machinery Co., Ltd.mediante recubrimiento de carburo de cromo endurecido. Outro límite: a draga debe estar fondeada; fortes correntes ou ondas poden deter a produción. Para escavacións profundas superiores a 30 m, é obrigatoria unha versión de bomba mergullada, aumentando a complexidade. Porén, para o 80% dos proxectos no interior e preto da costa, CSD segue sendo incomparable.

🌍 5. Que proxectos demandan unha draga de ventosa cortadora?

Desde a recuperación de terras en Dubai ata a extracción de area en Vietnam, o CSD é esencial. Os usos típicos inclúen:

Afondamento portuario– eliminación de limo e arxila ríxida.
Recuperación de terras– bombear area directamente á zona de recuperación.
Dragado de encoros– Recuperación da capacidade de almacenamento de auga.
Extracción de mineral– Areas de estaño, ouro ou minerais pesados.
Remediación ambiental– Eliminación de sedimentos contaminados con precisión.
Mantemento de canles e vías navegables- manter as canles de navegación abertas.

📏 6. Como elixir a draga de ventosa cortadora adecuada para o teu sitio?

A selección dun CSD implica o tipo de material, a taxa de produción e a distancia de descarga.Qingzhou Jinqi Mining Machinery Co., Ltd.aconsella:

Tipo de material	Potencia de corte recomendada	Exemplo de tamaño de draga
Area/limo solto	Baixo (50-150 kW)	Bomba de 10 polgadas / 250 kW
Arxila ríxida / grava	Medio (200-400 kW)	14-18 polgadas / 500-800 kW
Rocha meteorizada / coral	Alto (>500 kW)	20-28 polgadas / máis de 1000 kW

Considere tamén o sistema spud: spud fixo para pouco profundo, spud andante para posicionamento continuo. Consulta sempre a un experto; Qingzhou Jinqi ofrece avaliación gratuíta de proxectos.

❓ 7. Preguntas frecuentes sobre a draga de ventosa de corte

❔ Pode unha draga de ventosa cortadora traballar en roca dura?

Si, pero con limitacións. CSD estándar corta rochas erosionadas ou brandas (≤ 10 MPa). Para rochas máis duras, necesítase unha fresa especial para traballo pesado con dentes cortantes (picas de ataque puntual) e un alto par de torsión.Qingzhou Jinqi Mining Machinery Co., Ltd.fabrica CSD reforzada con potencia de cortadora de ata 1200 kW, capaz de escavar pedra caliza e arenisca. Non obstante, para o basalto masivo, a perforación e a voadura poden preceder ao dragado.

❔ Cal é a distancia máxima de bombeo dunha draga de succión de corte?

Un CSD autónomo normalmente bombea entre 500 e 2000 m. Con estacións de reforzo intermedias, a distancia pode superar os 6 km. O diámetro da canalización, a concentración de sólidos e as perdas de carga definen o rango exacto. Qingzhou Jinqi deseña paquetes de refuerzo para a recuperación a longa distancia para manter a eficiencia. Os seus enxeñeiros calculan o tamaño óptimo da bomba para cada proxecto.

❔ Como se compara unha draga de succión de cortador cunha draga de tolva de succión de arrastre?

O CSD é estacionario, corta materiais duros e bombea a través dunha canalización, perfecto para áreas confinadas e descarga fixa. A draga de tolva de arrastre é móbil, chupa materiais soltos mentres navega e leva carga ao vertedoiro. Para o mantemento da canle en mar aberto, o arrastre é mellor; para a escavación de precisión preto de estruturas, CSD gaña. Moitos grandes proxectos usan ambos.Qingzhou Jinqi Mining Machinery Co., Ltd.proporciona ambos tipos, garantindo asesoramento imparcial.

❔ Que mantemento require unha draga de ventosa cortadora?

Pezas de desgaste habitual: dentes cortadores (cambio cada 200-600 horas dependendo da abrasión), impulsor da bomba, revestimento e boca de succión. Os rodamentos spud e os cabrestantes precisan engraxar. Qingzhou Jinqi deseña puntos de mantemento de fácil acceso e ofrece kits de pezas de reposición en todo o mundo. A inspección programada dos sistemas hidráulicos e da transmisión da cortadora é fundamental para evitar avarías.

🏭 ¿Estás preparado para impulsar o teu proxecto de dragado cunha draga de succión de corte de clase mundial?

Qingzhou Jinqi Mining Machinery Co., Ltd.ofrece solucións chave en man desde CSD de 8 polgadas ata 36 polgadas, con posta en servizo e formación in situ.CONTÁCTANOS.

📚 Referencias e lecturas complementarias

Asociación Internacional de Empresas de Dragado (IADC) - Ficha técnica de draga de succión de cortador
Qingzhou Jinqi Mining Machinery Co., Ltd.- Liña de produtos CSD e especificacións técnicas (folleto)
PIANC – Directrices de dragado e construción portuaria
ResearchGate: "Análise de rendemento da draga de succión de cortador en solos heteroxéneos"
